4-VCAP (停产)

 双工、4 VCA 壁挂式控制

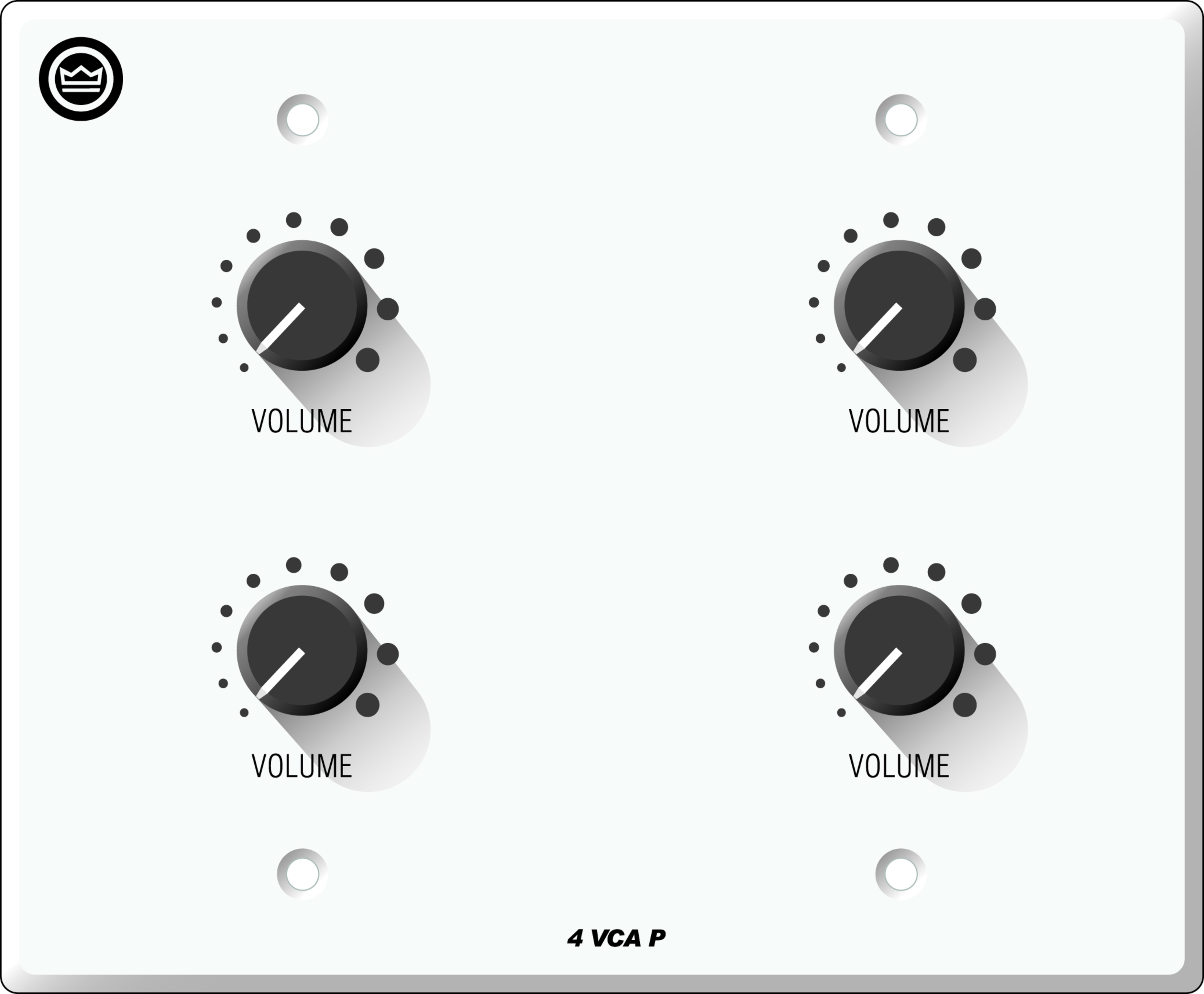

4-VCAP
较大的图像

1-VCAP 与 4-VCAP 壁挂式面板方便用户对一个或多个受 VCA 控制的通道进行远程音量控制。 1-VCAP 即配备一个电位计的单工面板,4-VCAP 即配备四个电位计的双工面板。

对于 CTs 4 与 8 通道功放,面板上的电位计通过线缆方式直接与 VCA-MC 模块配件的 VCA 连接器连接,或与商用音频系列产品的 VCA 连接器连接。

下载

  Version Language Size Uploaded
file type icon 4-VCAP 数据表
updated: 9月 2023
    137.6 KB 9月 2023
file type icon 4-VCAP 使用者手册
updated: 9月 2023
    689.2 KB 9月 2023

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

电位计数量 4
电位计电阻 5 k ohms
针脚 VCA, GND, +10V (x4)
重量 6.5 oz (184 g)

尺寸

4-1/2 in X 4-1/2 in (11.4 cm X 11.4 cm)(适合双联电箱)
